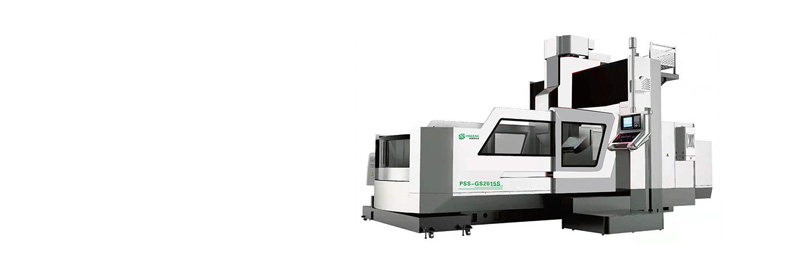

GS高速龍門加工中心

產品特點：床身主要鑄件均樹脂砂造型，HT300強度孕育鑄鐵。確保高剛性、高強度、長期的高精度和穩定性；超大型立柱穩固。高速位移不震動，不變形.執行3D加工時，達到最佳表面精度； GS高速龍門加工中心系列，X/Y/Z軸采用高剛性滾珠式重型線性滑軌。具有高剛性、低噪音、低摩擦特性。主軸采用轉速12000轉/分直連式。大幅度提高加工效率；應用領域：零部件；船舶、機車零部件；汽車覆蓋件模具；重工、機床零部件、特別適合大型零部件對多工序、高精度、強力切削需求的復雜加工。

Product description

【PSS-GS高速龍門加工中心參數規格表】
型號	PSS-1210S
控制系統	西門子廣數法拉克
三軸行程	X軸行程	mm	1200
	Y軸行程	mm	1000
	Z軸行程	mm	500
	主軸端面至工作臺面	mm	200-700
	龍門過高	mm	770
工作臺	工作臺尺寸	mm	1300×900
	T型槽寬（寬×槽數×間距）	mm	5-18×165
	工作臺最大負荷	kg	2000
主軸	主軸轉速	rpm	150-12000
	主軸傳動		直連
	主軸電機功率（連續/過載）	kw	11/22
進給	快速位移	m/min	X:15 YZ:18
	切削位移速度	mm/min	1-8000
	X/Y/Z線軌規格		X/Y/Z:45重載滾柱
	X/Y/Z滾珠絲桿規格	D×P	X/Y/Z:R40×10
	三軸傳動		直連
	三軸電機功率	kw	2.9/2.9/3.55
刀庫	刀具刀柄類型		BT40
	刀具數量	set	24
	最大刀長	mm	300
	最大刀直徑	mm	105
	刀具重量	kg	15
	換刀形式	圓盤式	就近換刀
	換刀時間(刀對刀）	sec	5.5
電源	機床電壓	V	380
	電器總容量	KVA	35
	所需氣壓	kg/cm2	6.5
機器尺寸及重量	高度	mm	2700
	門寬		1050
	占地面積	mm	3100×2150
	凈重	kg	10000
	裝箱重量	kg	11000
精度 (JIS標準）	定位精度	mm	±0.008/300
精度 (JIS標準）	重復精度	mm	±0.005

型號	PSS-GS1510S
控制系統	西門子廣數法拉克
三軸行程	X軸行程	mm	1500
	Y軸行程	mm	1000
	Z軸行程	mm	500
	主軸端面至工作臺面	mm	200-700
	龍門過高	mm	770
工作臺	工作臺尺寸	mm	1600×900
	T型槽寬（寬×槽數×間距）	mm	5-18×165
	工作臺最大負荷	kg	2500
主軸	主軸轉速	rpm	150-12000
	主軸傳動		直連
	主軸電機功率（連續/過載）	kw	11/22
進給	快速位移	m/min	X:15 YZ:18
	切削位移速度	mm/min	1-8000
	X/Y/Z線軌規格		X/Y/Z:45重載滾柱
	X/Y/Z滾珠絲桿規格	D×P	X:R50×10 Y/Z:R40×10
	三軸傳動		直連
	三軸電機功率	kw	2.9/2.9/3.55
刀庫	刀具刀柄類型		BT40
	刀具數量	set	24
	最大刀長	mm	300
	最大刀直徑	mm	105
	刀具重量	kg	15
	換刀形式	圓盤式	就近換刀
	換刀時間(刀對刀）	sec	5.5
電源	機床電壓	V	380
	電器總容量	KVA	35
	所需氣壓	kg/cm2	6.5
機器尺寸及重量	高度	mm	2700
	門寬		1050
	占地面積	mm	3700×2150
	凈重	kg	12000
	裝箱重量	kg	13000
精度 (JIS標準）	定位精度	mm	±0.008/300
精度 (JIS標準）	重復精度	mm	±0.005

型號	PSS-GS1613S
控制系統	西門子廣數法拉克
三軸行程	X軸行程	mm	1600
	Y軸行程	mm	1300
	Z軸行程	mm	600
	主軸端面至工作臺面	mm	200-800
	龍門過高	mm	870
工作臺	工作臺尺寸	mm	1700×1200
	T型槽寬（寬×槽數×間距）	mm	7-18×150
	工作臺最大負荷	kg	3000
主軸	主軸轉速	rpm	150-12000
	主軸傳動		直連
	主軸電機功率（連續/過載）	kw	11/22
進給	快速位移	m/min	X:15 YZ:18
	切削位移速度	mm/min	1-8000
	X/Y/Z線軌規格		X/Y/Z:45重載滾柱
	X/Y/Z滾珠絲桿規格	D×P	X/Y/Z:R50×10
	三軸傳動		直連
	三軸電機功率	kw	5.4/5.4/5.4
刀庫	刀具刀柄類型		BT40
	刀具數量	set	24
	最大刀長	mm	300
	最大刀直徑	mm	105
	刀具重量	kg	15
	換刀形式	圓盤式	就近換刀
	換刀時間(刀對刀）	sec	5.5
電源	機床電壓	V	380
	電器總容量	KVA	40
	所需氣壓	kg/cm2	6.5
機器尺寸及重量	高度	mm	2850
	門寬		1400
	占地面積	mm	4200×2600
	凈重	kg	14000
	裝箱重量	kg	15000
精度 (JIS標準）	定位精度	mm	±0.008/300
精度 (JIS標準）	重復精度	mm	±0.005

型號	PSS-2015S
控制系統	西門子廣數法拉克
三軸行程	X軸行程	mm	2000
	Y軸行程	mm	1500
	Z軸行程	mm	600
	主軸端面至工作臺面	mm	200-800
	龍門過高	mm	870
工作臺	工作臺尺寸	mm	2100×1200
	T型槽寬（寬×槽數×間距）	mm	7-18×150
	工作臺最大負荷	kg	4000
主軸	主軸轉速	rpm	150-12000
	主軸傳動		直連
	主軸電機功率（連續/過載）	kw	11/22
進給	快速位移	m/min	X:15 YZ:18
	切削位移速度	mm/min	1-8000
	X/Y/Z線軌規格		X/Y/Z:45重載滾柱
	X/Y/Z滾珠絲桿規格	D×P	X:50×12 YZ:50×10
	三軸傳動		直連
	三軸電機功率	kw	5.4/5.4/5.4
刀庫	刀具刀柄類型		BT40
	刀具數量	set	24
	最大刀長	mm	300
	最大刀直徑	mm	105
	刀具重量	kg	15
	換刀形式	圓盤式	就近換刀
	換刀時間(刀對刀）	sec	5.5
電源	機床電壓	V	380
	電器總容量	KVA	50
	所需氣壓	kg/cm2	6.5
機器尺寸及重量	高度	mm	2850
	門寬		1520
	占地面積	mm	5600×2600
	凈重	kg	16000
	裝箱重量	kg	17000
精度 (JIS標準）	定位精度	mm	±0.008/300
精度 (JIS標準）	重復精度	mm	±0.005
