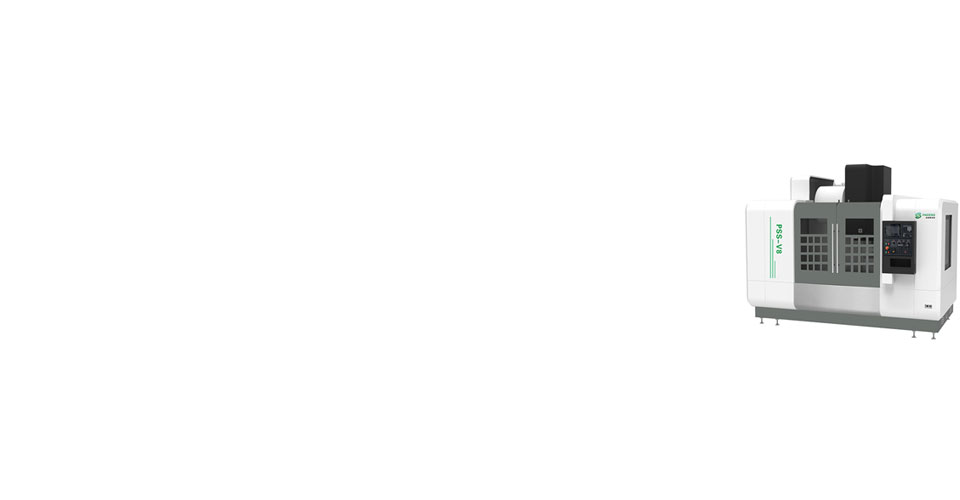

V高速立式加工中心

產品特點：床身主要鑄件均樹脂砂造型，HT300強度孕育鑄鐵。確保高剛性、高強度、長期的高精度和穩定性。超大型立柱穩固。高速位移不震動，不變形.執行3D加工時，達到最佳表面精度。 X/Y/Z軸采用高剛性滾柱式線性滑軌。具有高剛性、低噪音、低摩擦特性，可獲得最佳循圓精度。采用后置排屑設計，擁有最佳的排屑角度及超大流量的沖屑系統。主軸轉速12000轉/分,X/Y/Z進給達到48米/分。大幅度提高加工效率。應用領域：五金零部件、汽車零部件、、醫療器械、

Product description

高速立式加工中心參數規格表】
型號	PSS-V6
控制系統	西門子廣數法拉克
三軸行程	X軸行程	mm	600
	Y軸行程	mm	450
	Z軸行程	mm	450
	主軸端面至工作臺面	mm	135-585
	主軸中心至滑軌面	mm	488
工作臺	工作臺尺寸	mm	700×420
	T型槽寬（寬×槽數×間距）	mm	14T×3×125
	工作臺最大負荷	kg	250
主軸	主軸轉速	rpm	50-12000
	主軸傳動		直結式
	主軸直徑	mm	120
	攻牙時主軸最高轉速	rpm	4000
	主軸電機功率（連續/過載）	kw	7.5/15
進給	快速位移	m/min	48/48/48
	切削位移速度	mm/min	1-10000
	X/Y/Z線軌規格	mm	X/Y:30×2 Z:35×2
	X/Y/Z滾珠絲桿規格	D×P	X/Z:28×16 Z:32×16
	三軸傳動		直結式
	三軸電機功率	kw	2.2/2.2/3.55
刀庫	刀具刀柄類型		MAS BT-40
	拉扯螺栓類型		MAS BT-40T-1
	刀具數量	set	24
	最大刀長	mm	250
	最大刀直徑	mm	80
	刀具重量	kg	8
	換刀形式	圓盤式	就近換刀
	換刀時間	sec	1.7/3
電源	機床電壓	V	380
	電器總容量	KVA	25
	工作壓力	mpa	0.5-0.6
	氣壓源	kg/cm2	6
機器尺寸及重量	高度	mm	2246
	占地面積	mm	2081×2540
	凈重	kg	3500
	裝箱重量	kg	4000
精度(JIS標準）	定位精度	mm	±0.005/300
精度(JIS標準）	重復精度	mm	±0.003

型號	PSS-V8
控制系統	西門子廣數法拉克
三軸行程	X軸行程	mm	800
	Y軸行程	mm	500
	Z軸行程	mm	550
	主軸端面至工作臺面	mm	120-670
	主軸中心至滑軌面	mm	550
工作臺	工作臺尺寸	mm	1000×500
	T型槽寬（寬×槽數×間距）	mm	18T×5×80
	工作臺最大負荷	kg	450
主軸	主軸轉速	rpm	50-12000
	主軸傳動		直結式
	主軸直徑	mm	140
	攻牙時主軸最高轉速	rpm	4000
	主軸電機功率（連續/過載）	kw	7.5/15
進給	快速位移	m/min	48/48/48
	切削位移速度	mm/min	1-10000
	X/Y/Z線軌規格	mm	X/Y/Z:35×2
	X/Y/Z滾珠絲桿規格	D×P	X/Y/Z:36×16
	三軸傳動		直結式
	三軸電機功率	kw	2.2/2.2/3.55
刀庫	刀具刀柄類型		MAS BT-40
	拉扯螺栓類型		MAS BT-40T-1
	刀具數量	set	24
	最大刀長	mm	250
	最大刀直徑	mm	80
	刀具重量	kg	8
	換刀形式	圓盤式	就近換刀
	換刀時間	sec	1.7/3
電源	機床電壓	V	380
	電器總容量	KVA	25
	工作壓力	mpa	0.5-0.6
	氣壓源	kg/cm2	6
機器尺寸及重量	高度	mm	2500
	占地面積	mm	2081×2540
	凈重	kg	4500
	裝箱重量	kg	5000
精度(JIS標準）	定位精度	mm	±0.005/300
精度(JIS標準）	重復精度	mm	±0.003

型號	PSS-V11
控制系統	西門子廣數法拉克
三軸行程	X軸行程	mm	1000
	Y軸行程	mm	600
	Z軸行程	mm	600
	主軸端面至工作臺面	mm	150-750
	主軸中心至滑軌面	mm	665
工作臺	工作臺尺寸	mm	1100×600
	T型槽寬（寬×槽數×間距）	mm	18T×5×100
	工作臺最大負荷	kg	600
主軸	主軸轉速	rpm	50-12000
	主軸傳動		直結式
	主軸直徑	mm	155
	攻牙時主軸最高轉速	rpm	4000
	主軸電機功率（連續/過載）	kw	11/22
進給	快速位移	m/min	36/36/36
	切削位移速度	mm/min	1-10000
	X/Y/Z線軌規格	mm	X:35×2 Y/Z:45×2
	X/Y/Z滾珠絲桿規格	D×P	X/Y/Z:40×12
	三軸傳動		直結式
	三軸電機功率	kw	2.9/2.9/3.55
刀庫	刀具刀柄類型		MAS BT-40
	拉扯螺栓類型		MAS BT-40T-1
	刀具數量	set	24
	最大刀長	mm	250
	最大刀直徑	mm	80
	刀具重量	kg	8
	換刀形式	圓盤式	就近換刀
	換刀時間	sec	1.7/3
電源	機床電壓	V	380
	電器總容量	KVA	35
	工作壓力	mpa	0.5-0.6
	氣壓源	kg/cm2	6
機器尺寸及重量	高度	mm	2650
	占地面積	mm	2500×2700
	凈重	kg	5500
	裝箱重量	kg	6000
精度(JIS標準）	定位精度	mm	±0.005/300
精度(JIS標準）	重復精度	mm	±0.003

型號	PSS-V13
控制系統	西門子廣數法拉克
三軸行程	X軸行程	mm	1300
	Y軸行程	mm	700
	Z軸行程	mm	700
	主軸端面至工作臺面	mm	120-820
	主軸中心至滑軌面	mm	700
工作臺	工作臺尺寸	mm	1400×700
	T型槽寬（寬×槽數×間距）	mm	18T×5×125
	工作臺最大負荷	kg	800
主軸	主軸轉速	rpm	50-12000
	主軸傳動		直結式
	主軸直徑	mm	155
	攻牙時主軸最高轉速	rpm	4000
	主軸電機功率（連續/過載）	kw	11/22
進給	快速位移	m/min	36/36/36
	切削位移速度	mm/min	1-10000
	X/Y/Z線軌規格	mm	X/Y:45×3 Z:45×2
	X/Y/Z滾珠絲桿規格	D×P	X/Y/Z:40×12
	三軸傳動		直結式
	三軸電機功率	kw	2.9/2.9/3.55
刀庫	刀具刀柄類型		MAS BT-40
	拉扯螺栓類型		MAS BT-40T-1
	刀具數量	set	24
	最大刀長	mm	250
	最大刀直徑	mm	80
	刀具重量	kg	8
	換刀形式	圓盤式	就近換刀
	換刀時間	sec	1.7/3
電源	機床電壓	V	380
	電器總容量	KVA	35
	工作壓力	mpa	0.5-0.6
	氣壓源	kg/cm2	6
機器尺寸及重量	高度	mm	3221
	占地面積	mm	2800×3420
	凈重	kg	6000
	裝箱重量	kg	6500
精度(JIS標準）	定位精度	mm	±0.005/300
精度(JIS標準）	重復精度	mm	±0.003
